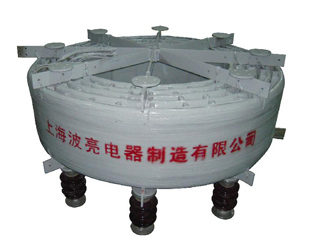

干式空心啟動電抗器

一、原理與用途

我公司專業生產各種規格空心電抗器系列產品，產品電壓范圍從0-35KV，容量從0-3500KVAR，常用于無功補償、濾除諧波、限流等場合，我廠生產的空心電抗器采用多層繞制并聯的筒形結構。和包封間采用引撥條隔開形成通風氣道，散熱性好，同時采用小截面圓導線多股平等繞制，渦流損耗和漏磁損耗小，在絕緣方面我們采用每根導線表面采用聚脂薄膜多層半疊包，具有很高的絕緣強度，繞組用浸漬環氧絕緣膠的玻璃纖維嚴密繞包，經高溫固化形成一個鋼性體，其機械強度高，能耐受短路電流的沖擊而不損壞，線圈表面有抗臭氧紫外線防護層，抗老化，耐各種惡劣氣候。空心電抗器主要分為串聯電抗器；濾波電抗器；限流電抗器；并聯電抗器幾個系列。

二、執行標準

GB10229-88《電抗器》

DL462-92《高壓電容器用串聯電抗器訂貨技術條件》

JB5346-1998《串聯電抗器》

IEC289-88《電抗器》

JISC4801-1997《高壓及特別高壓并聯電容器用串聯電抗器》

三、使用環境條件

1、使用地點：戶內或戶外

2、使用環境溫度：－40℃至＋45℃

3、運行海拔高度≤1000m

4、安裝場地應無有害氣體、蒸汽及導電性或爆炸性塵埃

5、相對溫度：≤90％

6、最大風速：35m/s

7、地震烈度：≤8度

8、抗污能力：≥25mm/kv

注：若對使用環境條件有特殊要求，請在合同中提出。

QKGKL干式空心啟動電抗器技術參數表
型號	額定電壓	額定電流	額定電抗	額定端電壓	單相容量	外形尺寸外徑D﹡高度H	安裝直徑	相間距離	單相重量	支點個數
	kv	A	Ω	v	kvar	mm	mm	mm	kg	個
QKGKL-6-140-9.42	6	140	9.42	1316	184	Φ920/710	Φ770	315	85	3
QKGKL-6-166-7.93	6	166	7.93	1316	218	Φ920/700	Φ770	315	92	3
QKGKL-6-202-6.5	6	202	6.5	1316	266	Φ920/680	Φ770	315	103	3
QKGKL-6-238-5.53	6	238	5.53	1316	313	Φ920/660	Φ770	315	110	3
QKGKL-6-327-4.02	6	327	4.02	1316	430	Φ920/650	Φ770	315	125	3
QKGKL-6-413-3.18	6	413	3.18	1316	544	Φ960/590	Φ810	315	145	3
QKGKL-6-537-2.45	6	537	2.45	1316	707	Φ960/550	Φ810	315	154	3
QKGKL-6-833-1.58	6	833	1.58	1316	1096	Φ960/510	Φ810	315	183	3
QKGKL-6-1125-1.17	6	1125	1.17	1316	1480	Φ960/680	Φ900	315	225	3
QKGKL-10-86-21.0	10	86	20.1	1732	149	Φ910/830	Φ760	315	88	3
QKGKL-10-107-16.2	10	107	16.2	1732	185	Φ910/820	Φ760	315	92	3
QKGKL-10-119-14.6	10	119	14.6	1732	206	Φ910/800	Φ760	315	98	3
QKGKL-10-134-12.9	10	134	12.9	1732	232	Φ910/790	Φ760	315	102	3
QKGKL-10-150-11.5	10	150	11.5	1732	260	Φ910/770	Φ760	315	108	3
QKGKL-10-242-7.16	10	242	7.16	1732	419	Φ1085/605	Φ935	315	121	3
QKGKL-10-270-6.41	10	270	6.41	1732	467	Φ1085/600	Φ935	315	130	3
QKGKL-10-301-5.75	10	301	5.75	1732	521	Φ1085/590	Φ935	315	146	3
QKGKL-10-383-4.52	10	383	4.52	1732	165	Φ1085/580	Φ935	315	154	3
QKGKL-10-478-3.62	10	478	3.62	1732	828	Φ1085/560	Φ935	315	163	3
