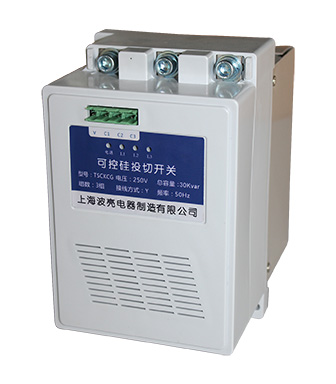

SKPZ動態無功可控硅投切開關

SKPZ動態無功可控硅投切開關是對并聯電容器進行快速投切的電力電子型功率器件，調節器主電路采用反并聯晶閘管模塊，由其它電子組件構成觸發電路，同步電路及控制電路，本調節器的控制電路與控制器的控制信號采用光電隔離，以避免相干擾，當控制器發出投切信號時，晶閘管導通或截止，從而投入或切除相應電容器，適用于0.4kV的低壓電容器的快速投入與快速切除。

一、功能特點

1．投電容器時無涌流、無過壓、無火花產生

2．工作時無噪聲

3．允許頻繁投切

4．帶過溫保護

5．安裝、接線、維護簡單方便

二、技術指標

額定電壓：0.4kV

額定頻率：50H_Z

控制容量：0.4kV 5kvar～40kvar

0.25kV 5kvar～13kvar

帶放電線圈、放電時間不大于1S

控制端電壓：DC4～16V電流30 mA

三、保護器的選擇

客戶根據需要補償的電容容量大小選擇電容交流快速過載保護，建議選用半導體專用快速熔斷器。熔斷器熔芯的額定電流按下表進行選擇表

補償方式	調節器型號規格	控制電容器容量kvar	熔芯額定電流（A）
共補△	LTSC-40-S	40	100
	LTSC-30-S	30	80
	LTSC-20-S	20	50
	LTSC-15-S	15	40
	LTSC-10-S	10	25
	LTSC-5-S	5	16
分補Y	LTSC-3×13.3-F	13.3單相	100
	LTSC-3×10-F	10	80
	LTSC-3×5-F	5	40

注：建議客戶在選用電容指示燈采用AD11-40/25交流380V指示燈，接線方式為A-C相連接。
