一、產品特點

該控制器全數字化設計,大屏幕LCD顯示,模塊組裝,參數設置中文提示諧波保護,取樣物理量為無功功率,動態、靜態兩種補償方式.并實時顯示電網功率因數,電壓、電流、有功功率、無功功率、電壓/電流畸變率等參數,具有RS-485標準現場總線接口,具有手動補償/自動補償兩種工作方式。

 二.環境條件
海拔高度：≤2500m
工作溫度：－20℃～＋60℃
存儲溫度：－25℃～＋70℃
周圍環境無腐蝕性氣體，無導電塵埃，無易燃易爆的介質存在，安裝地點無劇烈振動、無雨雪侵蝕。

三.技術參數
測量電壓：100V～500V
測量電流：0～6000A
測量功率因數：滯后0.200～超前0.200
工作電源：220V±20%
測量頻率：45～65Hz
顯示有功功率：0～6553Kw
顯示無功功率：0～6553 Kvar
顯示電壓總諧波畸變率：0.0～100.0％
顯示電流總諧波畸變率：0.0～100.0％
顯示版本：2.0（本機升級版本序號）
通訊接口:RS-485

通訊速率:4800~38400hps

電流變比：01~1200（比率值）

延時時間：5s~100s（靜態）        0.1s~30s（動態）

目標cosФ:滯后0.8~超前-.80        步長0.01

過電壓設定:400V~480V               步長2V

諧波保護:Hv:0.0%~50.0%            步長0.5%

Hi:0.0%~100%                             步長0.5%

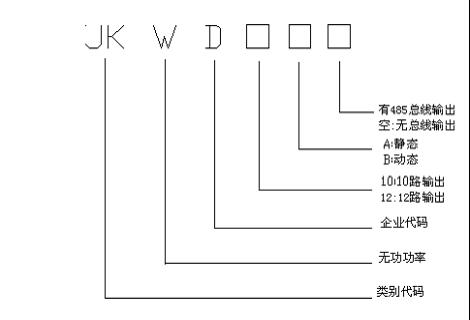

四．型號命名

 五．盤面開孔：113*113
